Qu'est-ce que la balance ?

A balance est un instrument utilisé pour mesurer la masse ou le poids d'un objet en le comparant à des poids de référence connus ou via des capteurs de force électroniques. À la base, une balance fonctionne selon le principe de l'équilibre, soit en équilibrant physiquement les charges sur des plateaux opposés, soit en détectant électroniquement la force exercée par une charge. Dans les milieux industriels et commerciaux, le terme « pont-bascule " fait référence à un système de pesée à grande échelle spécialement conçu pour les véhicules, les marchandises lourdes et les matériaux en vrac, et c'est l'un des membres les plus critiques de la famille des balances.

Que vous gériez un terminal de fret, exploitiez une usine de transformation de céréales ou mesuriez simplement des échantillons de laboratoire, comprendre ce qu'est une balance et choisir le bon type a un impact direct sur la précision, l'efficacité et la rentabilité.

Le principe de fonctionnement de base derrière une balance

Chaque balance, quelle que soit sa taille ou son application, repose sur l'un des deux mécanismes fondamentaux suivants :

Balance mécanique : Deux casseroles sont suspendues à une poutre pivotante centrale. Lorsqu'une masse inconnue est placée d'un côté et des poids de référence calibrés de l'autre, l'équilibre indique la valeur mesurée. Cette conception est utilisée depuis des milliers d’années et reste utilisée pour des travaux de laboratoire précis.
Balance électronique/numérique : Une cellule de pesée – généralement une jauge de contrainte liée à un élément métallique – se déforme sous charge. Cette déformation modifie la résistance électrique, qui est convertie en une lecture précise du poids. Les ponts-bascules et les balances à plate-forme modernes utilisent presque universellement cette approche.

La précision de toute balance est influencée par des facteurs environnementaux tels que les fluctuations de température, les vibrations, les courants d'air et les interférences électromagnétiques. Les systèmes haut de gamme incluent des algorithmes de compensation intégrés pour maintenir des lectures fiables dans toutes les conditions.

Principaux types de balances et leurs applications

Le monde des instruments de pesage s'étend des balances analytiques inférieures au milligramme aux ponts-bascules multi-essieux capables de manipuler plus de 200 tonnesonnes. Chaque type répond à un objectif opérationnel distinct.

Balance analytique

Utilisées dans les laboratoires et les installations de recherche, les balances analytiques offrent une lisibilité jusqu'à 0,0001 g (0,1 mg) . Ils sont enfermés dans des pare-brise pour éliminer les interférences avec le mouvement de l'air. Les applications incluent la formulation pharmaceutique, la recherche chimique et les tests de contrôle qualité.

Balance de précision

Avec une lisibilité généralement comprise entre 0,001 g et 0,1 g , les balances de précision sont des bêtes de somme dans le contrôle qualité industriel, la production alimentaire et les établissements d'enseignement. Elles offrent une plage de pesée plus large que les balances analytiques sans sacrifier trop de précision.

Échelle de plate-forme

Conçu pour peser des articles plus volumineux dans les entrepôts, les services d'expédition et les environnements de vente au détail. Les balances à plate-forme gèrent généralement des charges de 50 kg à 2 000 kg , ce qui les rend indispensables pour le pesage des colis, le contrôle des palettes et la gestion des stocks.

Pont à bascule (balance de véhicule)

Un pont-bascule est un type de balance robuste installée au ras du sol ou légèrement au-dessus du niveau du sol pour peser des véhicules entiers et leurs charges. Les plates-formes de pont-bascule standard vont de 8 mètres à 24 mètres de longueur, avec des capacités comprises entre 60 tonnes et 200 tonnes . Ils jouent un rôle central dans les opérations minières, agricoles, de gestion des déchets et de logistique.

Balance à grue

Suspendues à un équipement de levage, les balances à grue mesurent les charges lourdes en mouvement – idéales pour les usines de fabrication d'acier, les chantiers de construction et les terminaux portuaires. Les capacités vont de 1 tonne à plus de 300 tonnes .

Équilibre d'humidité (halogène/infrarouge)

Une balance spécialisée qui combine une balance de précision avec un élément chauffant. L'instrument mesure le poids d'un échantillon avant et après séchage pour calculer la teneur en humidité. Largement utilisé dans la transformation des aliments, la fabrication de plastiques et la manipulation des céréales agricoles.

Comparaison des balances de pesée : aperçu des principales spécifications

Le tableau ci-dessous résume les principales différences techniques entre les types de balances les plus couramment utilisés, vous aidant ainsi à identifier l'instrument adapté à vos besoins.

Tableau 1 : Comparaison des types de balances courants par capacité, lisibilité et utilisation typique
Tapez	Capacité typique	Lisibilité	Industrie primaire	Mise en place
Balance analytique	Jusqu'à 520 g	0,0001g	Pharma / Laboratoire	Paillasse
Balance de précision	Jusqu'à 30 kg	0,01g	Alimentation / QC	Paillasse
Échelle de plate-forme	50 kg – 2 000 kg	0,1kg – 1kg	Entrepôt / Vente au détail	Au sol
Pont à bascule	60 tonnes – 200 tonnes	20kg – 50kg	Mines / Logistique	Creusé/Surface
Balance à grue	1 tonne – 300 tonnes	0,5kg – 10kg	Acier / Port	Suspendu

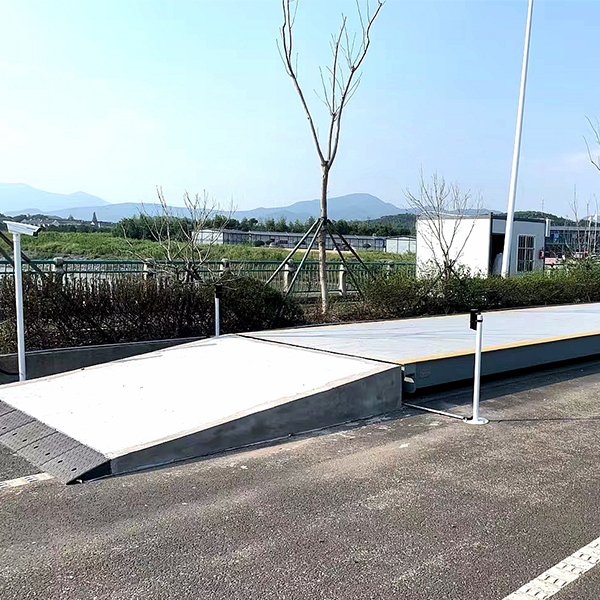

Qu'est-ce qu'un pont-bascule et en quoi diffère-t-il des autres balances

A pont-bascule est essentiellement une balance à plate-forme surdimensionnée intégrée ou placée au sol, conçue pour capturer le poids combiné d'un véhicule et de sa cargaison. Le terme est le plus couramment utilisé dans les industries de produits en vrac – carrières, agriculture, recyclage et logistique portuaire – où les envois individuels peuvent peser des dizaines de tonnes.

Contrairement à une balance de table ou au sol, un système de pont-bascule comprend généralement :

Une plate-forme en acier ou en béton s'étendant sur tout l'empattement du véhicule
Plusieurs cellules de pesée – souvent 4 à 8 – positionnées sous les coins du pont et les supports à mi-portée
Une boîte de jonction qui additionne les signaux de toutes les cellules de pesée
Un indicateur ou un terminal de poids, souvent doté d'une imprimante, d'un lecteur de codes-barres ou d'une connexion réseau
Fonctionnalités automatisées en option : caméras ANPR (reconnaissance automatique des plaques d'immatriculation), feux de circulation, systèmes d'interphonie et logiciel de gestion des données à distance

Le poids brut du véhicule est déterminé en soustrayant la tare (le camion vide) de la lecture du poids brut. Cette méthode « brut moins tare » est la procédure opérationnelle standard sur tous les ponts-bascules dans le monde et garantit la précision de la facturation pour les transactions de matériaux en vrac.

200 t Capacité maximale du pont-bascule pour les plates-formes multi-essieux

24 m Longueur de pont à bascule standard la plus longue

20 kg Incrément de lisibilité typique du pont-bascule

Composants clés qui rendent une balance précise

La précision d’une balance n’est pas une caractéristique unique : elle est le résultat du bon fonctionnement de chaque composant ensemble. Voici ce qui compte le plus :

Cellules de charge

Le cœur de toute balance électronique. Les cellules de pesée convertissent la force mécanique en signal électrique. Les cellules de pesée à jauge de contrainte sont de loin les plus courantes. Une cellule de pesée de haute qualité aura une classe de précision de C3 ou mieux (telle que définie par les normes OIML), une non-linéarité inférieure à 0,02 % et des indices de protection IP67 ou IP68 pour la résistance à l'eau et à la poussière – essentiels pour les installations de ponts-bascules extérieurs.

Indicateur de poids/contrôleur

L'indicateur reçoit le signal millivolt de la cellule de pesée, l'amplifie et le convertit en une lecture numérique, applique l'étalonnage de l'étendue et du zéro et affiche le poids. Les indicateurs modernes prennent en charge les protocoles de communication numérique, notamment RS-232, RS-485, Modbus RTU/TCP et Ethernet/IP, pour l'intégration dans les systèmes ERP et de gestion d'entrepôt.

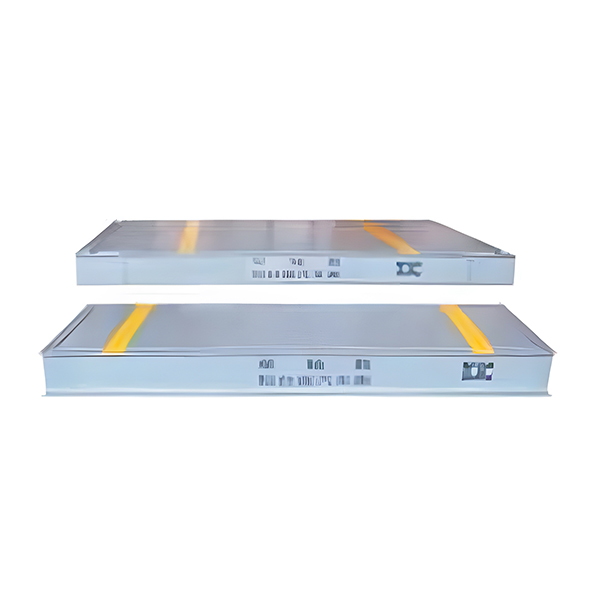

Structure de plate-forme ou de pont

Pour un pont-bascule, le tablier de la plate-forme doit être suffisamment rigide pour répartir uniformément la charge du véhicule sur toutes les cellules de pesée. Les conceptions de construction en acier avec poutres en I ou caissons sont standard. Les tabliers en béton offrent une durée de vie plus longue dans les environnements à forte abrasion comme les carrières de granulats. La plateforme doit également gérer effets de charge dynamiques — le stress supplémentaire causé par les véhicules roulant à grande vitesse sur la balance.

Poids d'étalonnage

L'étalonnage établit la relation entre le signal brut de la cellule de pesée et le poids réel. Pour un pont-bascule, l'étalonnage nécessite des poids de test certifiés représentant au moins 10 % de la capacité maximale de la balance, ce qui signifie qu'un pont-bascule de 100 tonnes a besoin d'au moins 10 tonnes de poids de test traçables. L'étalonnage doit être effectué après l'installation, après toute réparation et à intervalles réguliers en fonction de la fréquence d'utilisation.

Logiciels et gestion des données

Les ponts-bascules modernes et les balances industrielles sont de plus en plus interconnectés. Les plates-formes logicielles capturent les enregistrements de transactions, génèrent des tickets, produisent des rapports d'utilisation et signalent automatiquement les véhicules surchargés. Les systèmes connectés au cloud permettent de surveiller en temps réel les indicateurs de performance du pont-bascule, notamment la balance de sortie des cellules de pesée, la dérive du zéro et l'historique d'étalonnage, sans nécessiter de personnel sur site.

Industries qui dépendent quotidiennement des balances et des ponts-bascules

La technologie de pesage touche presque tous les secteurs de l’économie. Vous trouverez ci-dessous un examen plus approfondi des secteurs dans lesquels les balances, en particulier les ponts-bascules, constituent une infrastructure essentielle à la mission.

Mines et carrières

Les opérations minières utilisent des ponts-bascules pour suivre le tonnage des matériaux extraits quittant le site. Des données de poids précises sont essentielles pour le calcul des redevances, l’optimisation de la charge utile des camions de transport et la conformité en matière de sécurité. Une mine de charbon à ciel ouvert typique peut traiter des centaines de transactions de pont-bascule par jour , chaque transaction représentant des dizaines de milliers de dollars en valeur matérielle.

Agriculture et manutention des grains

Les silos à céréales, les parcs d'engraissement et les négociants en matières premières dépendent de plates-formes-bascules et de ponts-bascules pour mesurer les livraisons et les départs de céréales. Les paiements des récoltes sont calculés directement à partir des tickets du pont-bascule, de sorte que même une erreur de 0,5 % sur une livraison de 30 tonnes à 400 $ la tonne équivaut à un écart de 60 $ par camion, ce qui aggrave un impact financier important tout au long d'une saison de récolte.

Gestion des déchets et recyclage

Les stations de transfert et les décharges utilisent des ponts-bascules pour facturer les clients en fonction du tonnage de déchets déposés. Les installations de recyclage pèsent la ferraille, le papier et les plastiques entrants, puis pèsent les produits en balles sortants pour calculer le rendement des matériaux. Les données de Weighbridge soutiennent également les rapports environnementaux sur les taux de détournement des déchets.

Logistique et transport routier

Les camions surchargés causent des dégâts disproportionnés sur la route : un seul véhicule dépassant de 20 % sa limite de poids sur essieu peut causer les mêmes dégâts que 40 000 voitures passant par le même point. Les données des ponts-bascules aux installations de chargement garantissent que les véhicules partent dans les limites légales d'essieux, protégeant ainsi l'infrastructure et l'opérateur de transport des sanctions.

Transformation des aliments et des boissons

Le dosage des ingrédients, le contrôle des portions et le respect des recettes dépendent tous de balances précises. Une boulangerie produisant 50 000 unités par jour où chaque pain devrait peser 400 g doit maintenir une précision de pesée à quelques grammes près pour contrôler les coûts des matières premières. Les trieuses pondérales — balances automatiques à grande vitesse intégrées aux lignes de production — peuvent traiter plus de 200 articles par minute tout en refusant les produits hors tolérance.

Fabrication pharmaceutique

Les ingrédients pharmaceutiques actifs (API) sont pesés à des niveaux inférieurs au milligramme sur des balances analytiques pendant la formulation. Les tolérances sont strictes : un lot dont chaque comprimé s'écarte de plus de 5 % du poids cible échoue au contrôle qualité. Les fabricants de produits pharmaceutiques conservent des enregistrements de pesée détaillés dans le cadre de la documentation de conformité aux bonnes pratiques de fabrication (BPF).

Production d'acier et de métal

Les aciéries et les fonderies utilisent une combinaison de balances à grue, de balances au sol et de ponts-bascules pour suivre le flux de métal tout au long du cycle de production. La ferraille est pesée à l'admission, le métal en fusion est pesé via des balances à poche de coulée pendant la coulée et les bobines finies sont pesées avant expédition. Dans cet environnement, les ponts-bascules peuvent gérer des levages uniques dépassant 100 tonnes .

Comment sélectionner la balance adaptée à votre exploitation

Le choix du bon instrument de pesage dépend de l'adéquation des spécifications de l'instrument aux exigences opérationnelles. En examinant les considérations suivantes dans l’ordre, vous affinerez efficacement vos options.

Définissez vos exigences maximales en matière de charge et de résolution. La capacité de la balance doit dépasser d’au moins 20 % votre charge la plus lourde prévue, à titre de marge de sécurité. La résolution (lisibilité) doit être adaptée à la précision exigée par votre processus : il n'y a aucun avantage opérationnel à payer pour une lisibilité de 0,1 g si votre application n'a besoin que d'une précision de 1 g.
Évaluer l’environnement physique. La balance sera-t-elle exposée à l'humidité, à des produits chimiques, à des températures extrêmes ou à des atmosphères explosives ? Les ponts-bascules extérieurs nécessitent des cellules de pesée et des enceintes résistantes aux intempéries. Les balances de transformation des aliments nécessitent une construction en acier inoxydable et une capacité de lavage complète (indice IP69K). Les équipements classés ATEX sont obligatoires dans les zones dangereuses telles que les moulins à farine, les dépôts de carburant et les usines chimiques.
Tenez compte des exigences de débit et de vitesse. Un pont-bascule statique peut traiter un véhicule en moins de 60 secondes pour un opérateur qualifié. Les carrières à haut débit peuvent avoir besoin de deux ponts-bascules fonctionnant en tandem pour éviter les goulets d'étranglement. Les trieuses pondérales des lignes de production doivent correspondre à la vitesse du convoyeur, qui peut dépasser 120 mètres par minute.
Déterminer les exigences d’intégration. La balance doit-elle communiquer avec un système ERP, une plateforme de gestion de flotte ou un système de gestion des informations de laboratoire (LIMS) ? Confirmez les protocoles de communication pris en charge par l'indicateur avant l'achat.
Évaluez le coût total de possession. Le prix d’achat n’est qu’une partie de l’équation. Tenez compte des coûts d'installation (une installation de pont-bascule monté sur fosse peut coûter autant que l'équipement lui-même), de la maintenance annuelle, des coûts d'étalonnage et de l'impact financier des temps d'arrêt en cas de panne de la balance pendant les heures de pointe.

Maintenir une balance pour une précision à long terme

Même la balance la plus précise dérivera ou tombera en panne si elle n’est pas entretenue correctement. Un programme de maintenance structuré protège à la fois la précision et la longévité de l’équipement.

Contrôles quotidiens

Mettez à zéro la balance avec une plateforme vide avant la première utilisation
Vérifiez l'affichage pour les codes d'erreur ou les lectures inhabituelles
Inspecter la surface de la plate-forme à la recherche de débris, en particulier sur les ponts-bascules
Vérifier le papier de l'imprimante et la qualité de sortie des tickets

Contrôles hebdomadaires

Effectuer un contrôle de portée à l'aide d'un poids de test connu
Inspectez les câbles des cellules de pesée et la boîte de jonction pour déceler tout dommage ou toute pénétration d'humidité.
Vérifiez que toutes les rampes d'approche sont dégagées et en bon état sur les ponts-bascules
Examinez les données de transaction récentes pour détecter les valeurs aberrantes pouvant indiquer un défaut de cellule de pesée.

Mensuel / Trimestriel

Nettoyer les points de montage des cellules de pesée et vérifier la corrosion
Inspecter les soudures structurelles et les abords en béton pour déceler toute fissuration (pont-bascule)
Sauvegarder les données de transaction du pont-bascule
Testez toutes les fonctions de l'indicateur, y compris les ports de communication

Calibrage annuel

Étalonnage complet à l'aide de poids de test traçables sur toute la plage de travail
Test de charge d'angle pour les balances à plate-forme afin de vérifier même la contribution des cellules de charge
Test de répétabilité et d'hystérésis à plusieurs points de charge
Émettre des enregistrements d'étalonnage mis à jour et mettre à jour les paramètres d'étalonnage des indicateurs

Un pont-bascule bien entretenu a généralement une durée de vie de 20 à 30 ans pour la plate-forme structurelle et 10 à 15 ans pour les cellules de pesée, à condition qu'elles soient protégées contre la pénétration d'eau et la surcharge. Le remplacement des cellules de pesée est la tâche de maintenance la plus courante et peut souvent être effectuée sans mettre le pont-bascule hors service pendant de longues périodes.

Questions courantes sur les balances

Quelle est la différence entre une balance et une balance ?

Les termes sont souvent utilisés de manière interchangeable. Techniquement, une « balance » fait référence à un instrument qui compare une masse inconnue à une masse de référence, tandis qu'une « balance » mesure le poids (force due à la gravité) directement à l'aide d'un ressort ou d'une cellule de charge. Dans l'usage moderne, les deux termes décrivent des instruments qui affichent une lecture de masse en grammes, kilogrammes ou tonnes. Un pont-bascule est toujours classé comme une balance plutôt que comme une véritable balance, car il mesure la force gravitationnelle via des cellules de pesée.

Quelle est la précision d’un pont-bascule ?

Un pont-bascule bien installé et calibré atteindra généralement une précision de plus ou moins 20 kg sur une charge de 100 tonnes — équivalent à 0,02 % de la pleine échelle. Les instruments de classe de précision III de l'OIML, auxquels appartiennent la plupart des ponts-bascules commerciaux, autorisent une erreur maximale tolérée de 0,5 échelon à faibles charges et de 1,0 échelon à charges élevées après l'installation. Un étalonnage régulier maintient la balance dans ces tolérances.

La température peut-elle affecter une balance ?

Oui. La plupart des cellules de pesée ont un coefficient de température — un léger changement de production par degré Celsius de changement de température. Pour une cellule de pesée industrielle de haute qualité, cela peut être aussi faible que 0,001 % de la pleine échelle par degré. Sur une plage de température extérieure de 40 degrés (de -10°C à 30°C), cela pourrait introduire une erreur de 0,04 %. Les ponts-bascules haut de gamme comprennent des cellules de pesée à compensation de température et un suivi automatique du zéro pour minimiser cet effet.

À quelle fréquence une balance doit-elle être calibrée ?

Pour les balances industrielles utilisées dans les transactions commerciales, y compris les ponts-bascules utilisés pour facturer les marchandises, la fréquence d'étalonnage dépend de l'intensité de l'utilisation et des exigences locales. Traitement de ponts-bascules à grand volume plus de 100 véhicules par jour devrait faire l’objet d’un contrôle d’étalonnage au moins tous les six mois. Les installations à faible volume peuvent être étalonnées chaque année. Les balances analytiques en laboratoire doivent être étalonnées avant chaque utilisation avec des poids d'étalonnage internes ou externes.

Quel est le poids maximum qu’une balance peut mesurer ?

Il n’y a pas de maximum théorique. Les plus grandes balances jamais construites comprennent les ponts-bascules ferroviaires et les systèmes de pesée pour navires. Les plus grands ponts-bascules pour camions disponibles dans le commerce peuvent gérer jusqu'à 200 tonnes pour les véhicules routiers standards. Les ponts-bascules miniers spécialisés conçus pour les camions de transport ultra-classes, tels que le Caterpillar 797F avec un poids brut de 687 tonnes, sont fabriqués sur mesure selon les spécifications de chaque site.

Choisir la bonne balance commence par comprendre votre charge

Une balance n’est pas simplement un instrument de base : c’est un système de mesure dont la précision a des conséquences financières et opérationnelles directes. Que vous sélectionniez une balance analytique pour un laboratoire pharmaceutique, une balance à plate-forme pour un entrepôt très fréquenté ou un pont-bascule pour une carrière ou un dépôt logistique, le processus de sélection doit être guidé par la capacité, la classe de précision, les évaluations environnementales, les exigences de débit et le coût total de possession.

Les ponts-bascules occupent une position unique dans la famille des balances car ils sont à la fois les instruments les plus grands, les plus durables et les plus importants sur le plan commercial largement utilisés. Un transaction unique avec pont-bascule peut représenter la base de facturation pour un envoi valant des dizaines de milliers de dollars, ce qui rend les engagements en matière d'intégrité de l'étalonnage et de maintenance de routine non négociables plutôt que de meilleures pratiques facultatives.

En associant le bon instrument à la bonne application – et en l’entretenant correctement tout au long de sa durée de vie – les opérateurs de tous les secteurs peuvent atteindre la précision, la fiabilité et l’intégrité des données qu’exige le commerce moderne.
