Quels sont les différents types de ponts-bascules ?

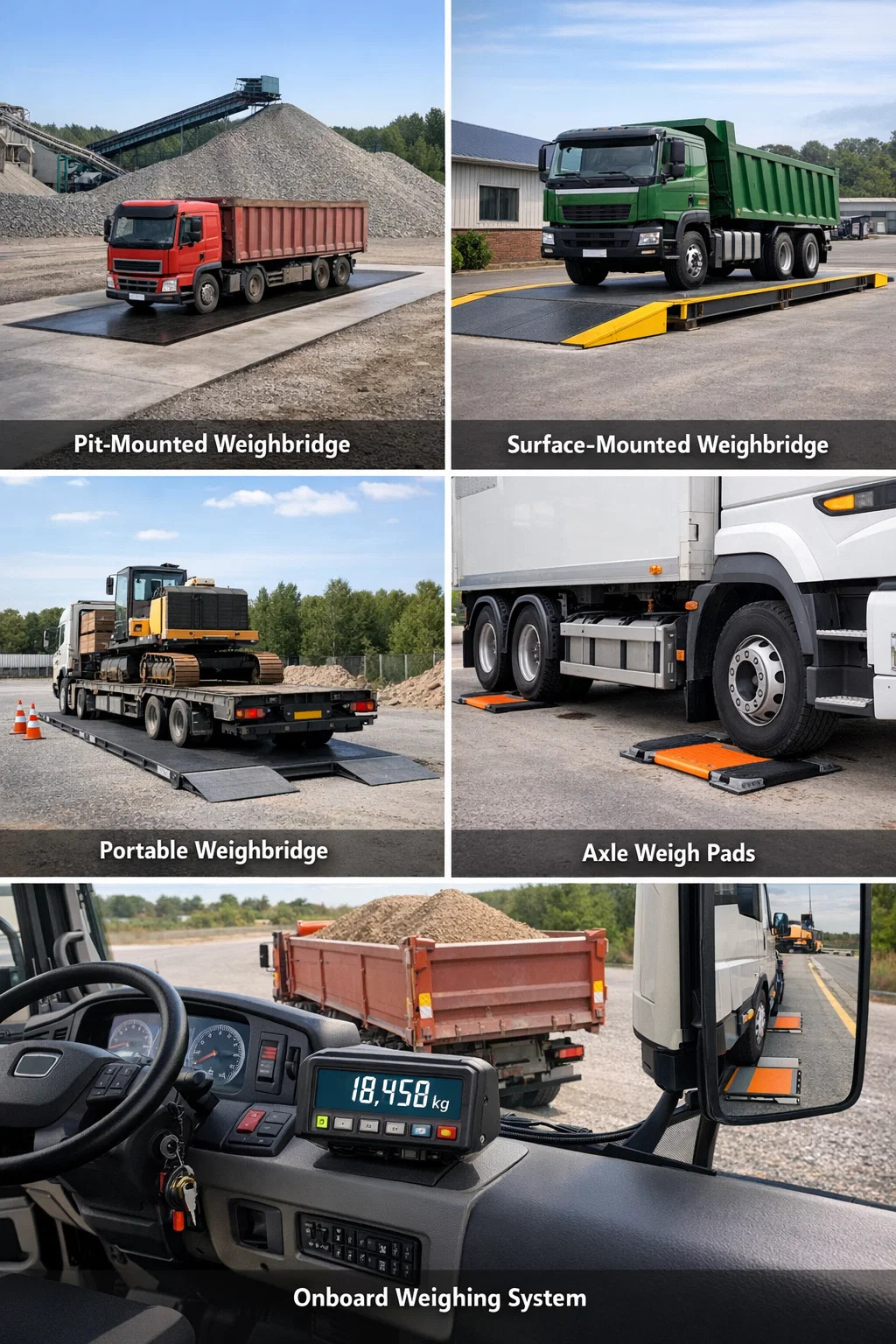

Les ponts-bascules – également appelés ponts-bascules ou systèmes de pesage d'essieux – sont disponibles en plusieurs types distincts, chacun étant conçu pour des environnements, des capacités de charge et des besoins opérationnels spécifiques. Les principaux types de ponts-bascules sont les ponts-bascules montés en fosse, en surface (sans puits), portables, à essieux et les systèmes de pesage embarqués. Choisir le mauvais type peut entraîner des inexactitudes coûteuses, des problèmes structurels ou une non-conformité réglementaire. Il est donc essentiel de comprendre les différences avant toute décision d'achat ou d'installation.

Les ponts-bascules modernes peuvent gérer des charges de véhicules allant de quelques tonnes à plus de 200 tonnes et sont déployés dans des secteurs tels que l'exploitation minière, l'agriculture, la logistique, la gestion des déchets, la construction et la fabrication. Le marché mondial des ponts-bascules pour camions était évalué à environ 1,2 milliard de dollars en 2023 et devrait croître régulièrement, reflétant le rôle essentiel que joue une mesure précise du poids dans le commerce, la conformité et les opérations.

Monté sur fosse Ponts-bascules

Les ponts-bascules montés sur fosse sont installés dans une fosse en béton de manière à ce que la plate-forme de pesée affleure le niveau du sol environnant. Les véhicules montent sur la balance sans rencontrer de rampe ou de bord surélevé, ce qui rend l'approche et la sortie fluides. Cette conception est particulièrement courante dans les installations permanentes à fort trafic telles que les carrières, les ports, les silos à grains et les stations de transfert de déchets.

Construction et cellules de pesée

Le tablier du pont-bascule repose sur une série de cellules de pesée à poutre de compression ou de cisaillement positionnées à la base de la fosse. La plupart des installations en fosse utilisent entre quatre et huit cellules de pesée, selon la longueur du pont. Les ponts-bascules à fosse standard dans les applications de camionnage commercial sont généralement 18 mètres de long et 3 mètres de large , pouvant accueillir des semi-remorques et des poids lourds jusqu'à 60 tonnes ou plus.

Avantages et limites

• Approche fluide du véhicule : aucune rampe n'est requise, ce qui réduit le risque de dommages au véhicule ou d'hésitation du conducteur
• Intégration esthétique : la plate-forme est au niveau de la surface de la cour, gardant ainsi l'aménagement du site propre
• Convient aux opérations de pesage à haute fréquence, enregistrant souvent des centaines de transactions par jour
• Coût d'installation plus élevé en raison des travaux de génie civil : l'excavation, le formage et l'imperméabilisation de la fosse peuvent ajouter 20% à 40% au coût total du projet par rapport aux alternatives montées en surface
• Le drainage est un défi de maintenance persistant ; L'accumulation d'eau dans la fosse peut corroder les cellules de pesée et les composants électroniques si elle n'est pas correctement gérée.
• La relocalisation est extrêmement difficile une fois installée – ce sont essentiellement des structures permanentes

Les ponts-bascules à fosse sont le choix traditionnel au Royaume-Uni et dans une grande partie de l'Europe, en particulier dans les installations établies de traitement des granulats et des déchets. De nombreuses autorités locales et organismes de réglementation les utilisent pour des applications légales à des fins commerciales en vertu de la législation sur les poids et mesures.

Ponts-bascules montés en surface (sans puits)

Les ponts-bascules montés en surface, souvent appelés ponts-bascules sans fosse, reposent directement sur une fondation en béton préparée au niveau du sol. Les véhicules accèdent à la plate-forme via des rampes d'approche inclinées à chaque extrémité. Cette conception a gagné en popularité au cours des deux dernières décennies car elle évite les travaux de génie civil coûteux et longs associés à la construction d'une fosse.

Exigences d'installation et de fondation

Un pont-bascule sans fosse nécessite une dalle plate en béton armé plutôt qu'une fosse. La profondeur des fondations est généralement moins profonde – environ 200 à 300 mm de béton armé – par rapport aux 1,5 à 2 mètres de profondeur nécessaires pour une installation en fosse. Cela se traduit directement par des coûts de terrassement réduits et une mise en service plus rapide. Le temps d'installation d'un pont-bascule sans fosse est souvent de deux à trois jours, contre une à deux semaines pour une installation de type fosse.

Quand choisir un pont-bascule sans puits

Les ponts-bascules montés en surface sont le bon choix lorsque :

• Le site a une nappe phréatique élevée, ce qui rend les excavations en profondeur peu pratiques ou coûteuses.
• L'exploitation devra peut-être être déplacée à l'avenir : les ponts sans fosse peuvent être soulevés et déplacés avec un équipement approprié.
• Les contraintes budgétaires rendent indésirables les grands travaux de génie civil
• Le site se trouve sur un terrain contaminé où l'excavation d'une fosse déclencherait des réglementations environnementales complexes.

Le compromis est que les rampes d'approche des véhicules créent un léger changement de pente qui peut causer des problèmes avec des véhicules ou des remorques très surbaissés. La hauteur de la rampe est généralement de 400 à 600 mm et l'angle d'approche doit être suffisamment progressif pour éviter l'échouement. Malgré cela, les ponts-bascules sans fosse représentent désormais la majorité des nouvelles installations de ponts-bascules sur de nombreux marchés.

Ponts-bascules portables et modulaires

Les ponts-bascules portables sont conçus pour les sites nécessitant une mesure de poids sans installation permanente. Ils sont généralement modulaires : assemblés à partir de sections imbriquées qui peuvent être connectées pour former une plate-forme de pesée pleine longueur, puis démontées et transportées vers un autre emplacement. Certains modèles portables sont montés sur remorque pour un déploiement rapide.

Applications typiques

• Chantiers temporaires — suivre les livraisons de matériaux ou l'enlèvement des déchets sans investir dans une structure permanente
• Contrôles d’application et de conformité — les autorités routières utilisent des peseuses d'essieux portables et des ponts-bascules portables pleine longueur lors des campagnes d'inspection routière
• Utilisation agricole saisonnière — déployé au moment des récoltes pour peser les camions céréaliers et retiré pendant le reste de l'année
• Opérations minières éloignées ou temporaires où la construction d’infrastructures permanentes n’est pas économiquement viable
• Location et location — les entreprises peuvent louer des ponts-bascules portables pour des projets à court terme pour une fraction du coût d'une installation permanente

Précision et capacité

Les ponts-bascules portables doivent toujours répondre aux exigences légales d’exactitude s’ils sont utilisés à des fins commerciales. Au Royaume-Uni, les ponts-bascules portables légaux pour le commerce sont vérifiés conformément à la directive sur les instruments de pesée non automatiques (NAWI). La classe de précision est généralement la classe OIML III, avec des erreurs maximales tolérées de 0,5% à 1% de la charge appliquée. Les capacités varient de 30 à 80 tonnes pour la plupart des modèles portables commerciaux, bien que des versions robustes existent jusqu'à 150 tonnes.

L’une des limites des ponts-bascules portables est qu’ils nécessitent une surface raisonnablement plane et ferme pour des lectures précises. Un sol mou ou des gradients importants peuvent affecter les performances des cellules de pesée et entraîner des erreurs. Certains opérateurs utilisent des plaques de sol en acier sous les cellules de pesée pour répartir le poids et améliorer la stabilité.

Ponts-bascules à essieux et systèmes multiplateformes

Un pont-bascule à essieux (également appelé balance à essieux ou peseuse à patins d'essieu) est une plate-forme de pesée courte qui mesure le poids d'un ou deux essieux à la fois, plutôt que le poids brut du véhicule en un seul passage. Les lectures individuelles des essieux sont ensuite additionnées pour donner le poids total du véhicule. Ceux-ci sont parfois appelés dispositifs de « pesée en mouvement » lorsque le véhicule est en mouvement, ou balances à essieux statiques lorsque le véhicule s'arrête sur chaque plateforme en séquence.

Peseuses à essieux statiques

Les peseuses d'essieux statiques exigent que le conducteur s'arrête avec chaque essieu ou groupe d'essieux positionné sur la plate-forme. Une fois la lecture effectuée, le véhicule avance pour positionner le groupe d'essieux suivant. Le processus de pesée complet implique plusieurs arrêts. Bien que cette méthode fonctionne bien pour la vérification de la conformité, cela prend trois à cinq minutes par véhicule , ce qui le rend impropre aux opérations à haut débit.

Systèmes de pesée en mouvement (WIM)

Les systèmes de pesée en mouvement utilisent des capteurs intégrés dans la surface de la route pour capturer les charges par essieu lorsque les véhicules passent à une vitesse de déplacement normale, parfois jusqu'à 80 km/h. Les capteurs WIM comprennent des plaques de pliage, des capteurs piézoélectriques à quartz et des câbles piézoélectriques en polymère. La technologie permet une surveillance continue du trafic sans arrêter les véhicules, ce qui la rend inestimable pour les autorités routières gérant les limites de charge des ponts et l'usure de la chaussée.

Les systèmes WIM ne sont généralement pas utilisés seuls comme appareils de pesage légaux pour le commerce, mais les installations WIM de présélection signalent les véhicules en surpoids pour les détourner vers un pont-bascule statique pour une mesure confirmée. Ce flux de travail peut Réduisez le temps d’inspection d’application jusqu’à 70 % en éliminant automatiquement les véhicules conformes.

Configurations de ponts-bascules multiplateformes

Certaines opérations nécessitent de peser des véhicules très longs – trains routiers ou ensembles intermodaux dépassant 25 mètres – qui ne peuvent pas être logés sur un seul pont standard. Les ponts-bascules multiplateformes relient bout à bout deux ou plusieurs plates-formes de pesée indépendantes. Chaque plate-forme est reliée à l'indicateur central et le poids brut total est la somme de toutes les lectures de la plate-forme prises simultanément. Cette configuration est courante sur les sites miniers et agricoles australiens et sud-africains où les combinaisons de trains routiers sont standard.

Systèmes de pesée embarqués

Les systèmes de pesée embarqués ne sont pas des ponts-bascules traditionnels dans le sens où ils ne nécessitent pas qu'un véhicule se déplace sur une plate-forme fixe. Au lieu de cela, des cellules de pesée ou des capteurs de pression sont intégrés au véhicule lui-même – généralement montés sur l’essieu, la suspension ou la carrosserie – et mesurent la charge transportée en temps réel. On les appelle parfois balances montées sur véhicule ou peseuses embarquées.

Comment ils fonctionnent

Les technologies de pesée embarquées courantes comprennent :

• Surveillance de la pression de la suspension pneumatique — mesure la pression de l'airbag, qui est en corrélation avec la charge ; courant sur les poids lourds à suspension pneumatique
• Capteurs à goupille de charge — intégré aux points de montage de suspension ou aux sellettes d'attelage pour mesurer la force de cisaillement de la charge
• Systèmes basés sur des jauges de contrainte — des capteurs liés au châssis du véhicule ou à l'essieu mesurent la contrainte provoquée par la charge
• Détection de charge hydraulique — utilisé sur les chariots élévateurs et les chargeuses, mesure la pression du fluide hydraulique pour déterminer la charge levée

Applications dans la gestion des déchets et la construction

Le pesage à bord est répandu dans les bennes à ordures, où les municipalités les utilisent pour enregistrer le poids des déchets collectés auprès de chaque client domestique ou commercial. Certaines autorités locales britanniques ont utilisé les données de pesée embarquées pour mettre en œuvre des systèmes de tarification au poids pour les déchets commerciaux. Dans la construction, les pelles et les camions-bennes équipés de peseuses embarquées permettent aux opérateurs de suivre la charge utile par cycle sans devoir retourner à un pont-bascule fixe, améliorant l'efficacité de chargement de 10 % à 20 % dans les opérations de terrassement typiques.

Les limitations de précision sont le principal inconvénient. La plupart des systèmes embarqués atteignent des précisions de ±1% à ±3% , comparé à ±0,1 % ou mieux pour un pont-bascule statique bien calibré. Cela les rend impropres à des fins commerciales légales dans la plupart des juridictions, bien qu'ils soient excellents pour la gestion opérationnelle et la prévention des surcharges.

Ponts-bascules à tablier en acier ou à tablier en béton

Qu'un pont-bascule soit monté dans une fosse ou sans fosse, le tablier lui-même peut être soit en acier, soit en béton armé. Cette distinction est extrêmement importante pour les exigences de coût, de durabilité et de maintenance à long terme.

Les ponts-bascules à tablier en béton sont de plus en plus préférés pour les installations permanentes dans des environnements exigeants tels que les usines de béton prêt à l'emploi, les usines chimiques et les installations de traitement des déchets, où les acides, les alcalis et une forte abrasion dégraderaient rapidement un tablier en acier. Les tabliers en acier restent la norme pour les applications portables et modulaires où le poids et la facilité de transport sont des priorités.

Technologie des cellules de pesée dans les ponts-bascules modernes

Le type de capteur de pesée utilisé dans un pont-bascule affecte directement la précision, les exigences de maintenance et la longévité. Tous les ponts-bascules modernes utilisent des cellules de pesée électroniques, mais la conception spécifique des cellules varie selon l'application.

Cellules de charge à compression

Les cellules de pesée à compression sont le type le plus couramment utilisé dans les ponts-bascules à fosse. Le pont repose directement sur les cellules, qui se compriment à mesure que la charge augmente. Ils sont robustes, compacts et bien adaptés aux applications haute capacité. Les capacités typiques vont de 30 à 150 tonnes par cellule. Des versions hermétiquement fermées en acier inoxydable sont disponibles pour les environnements corrosifs ou humides.

Cellules de pesée à poutre de cisaillement

Les cellules à poutre de cisaillement sont largement utilisées dans les ponts-bascules sans fosse et montés en surface. La cellule est fixée à une extrémité et chargée à l'autre, générant une force de cisaillement mesurée par des jauges de contrainte collées à la poutre. Ils offrent une excellente précision et sont relativement insensibles aux charges décentrées – une caractéristique importante lorsque les essieux des véhicules ne sont pas toujours parfaitement centrés sur la plate-forme.

Cellules de pesée numériques et pesage intelligent

Les cellules de pesée numériques convertissent le signal analogique de la jauge de contrainte en une sortie numérique au niveau de la cellule elle-même, plutôt qu'au niveau de l'indicateur. Cela réduit considérablement la dégradation du signal sur les longs câbles et rend chaque cellule adressable individuellement. Les installateurs peuvent diagnostiquer quelle cellule spécifique fonctionne mal sans retirer le pont. L'intégration avec les logiciels de gestion des ponts-bascules, y compris les plateformes basées sur le cloud qui enregistrent chaque transaction avec horodatage, immatriculation du véhicule et image, est simple avec les réseaux cellulaires numériques. Certains systèmes utilisent désormais des capteurs de pesée numériques sans fil, éliminant ainsi complètement les câbles. et simplifier les rénovations des fosses existantes.

Sélection du pont-bascule : facteurs clés à évaluer

Avec autant de types de ponts-bascules disponibles, la sélection de la bonne configuration nécessite une évaluation lucide du site, de la charge de travail, de l’environnement réglementaire et du budget. Les facteurs suivants doivent être pris en compte avant de spécifier une installation de pont-bascule.

Volume et débit du trafic

Les sites pesant plus de 100 véhicules par jour bénéficient considérablement de la reconnaissance automatisée des plaques d'immatriculation (ANPR), du fonctionnement des ponts-bascules sans pilote et des systèmes de contrôle des feux de circulation. Les opérations à grand volume telles que les carrières de granulats et les stations de transfert de déchets traitent régulièrement 200 à 400 transactions par jour et nécessitent des systèmes robustes et rapides avec une intervention manuelle minimale.

Exigences légales pour le commerce

Si le pont-bascule doit être utilisé comme base de facturation (par exemple, en facturant aux clients par tonne de matériau vendu), il doit être vérifié en tant qu'instrument légal pour le commerce. Au Royaume-Uni, cela signifie l'approbation en vertu de la loi sur les poids et mesures de 1985 et la vérification par un responsable des normes commerciales ou un vérificateur agréé. Le pont-bascule doit atteindre la classe de précision requise et être revérifié à intervalles réguliers (généralement tous les deux ans pour les applications industrielles lourdes). Tous les types de ponts-bascules ne sont pas admissibles : les ponts-bascules statiques permanents sont beaucoup plus faciles à certifier que les systèmes portables ou embarqués.

Conditions du site et conditions du sol

Les sites avec une nappe phréatique élevée, un substrat rocheux peu profond ou un sol contaminé qui ne peut pas être excavé excluront les ponts-bascules à fosse et privilégieront des alternatives sans fosse ou portables. La capacité portante doit être évaluée par un ingénieur en structure avant de spécifier les dimensions des fondations : des fondations inadéquates sont l'une des principales causes de dommages aux cellules de pesée et de lectures inexactes au fil du temps.

Types et longueurs de véhicules

Le véhicule le plus long censé utiliser le pont-bascule détermine la longueur minimale de la plate-forme. Un camion articulé standard au Royaume-Uni mesure jusqu'à 18,75 mètres de long. , ce qui signifie que la plate-forme et la zone d'approche doivent ensemble s'adapter à cela sans que le véhicule ne surplombe le pont de pesée. Pour les opérations recevant des caisses mobiles, des trains B ou des méga-remorques européennes, des longueurs de quai de 20 à 24 mètres peuvent être nécessaires. Un pont-bascule trop court donnera des lectures inexactes car une partie du poids du véhicule repose sur la rampe d'approche ou sur le sol environnant plutôt que sur les capteurs de pesée.

Exigences environnementales et zones dangereuses

Les ponts-bascules dans les usines de transformation des aliments, les installations chimiques ou les zones classées ATEX (où des atmosphères explosives peuvent être présentes) nécessitent des cellules de pesée et des indicateurs spécialement spécifiés. Les cellules de pesée classées ATEX utilisent des conceptions intrinsèquement sûres ou antidéflagrantes qui empêchent tout risque d'inflammation. De même, les ponts-bascules situés dans des climats très froids (inférieurs à -20 °C) nécessitent des cellules de pesée et des indicateurs conçus pour fonctionner à basse température, et des armoires d'indicateurs chauffées peuvent être nécessaires pour garantir des performances fiables tout au long de l'année.

Logiciel et intégration de pont à bascule

La plate-forme matérielle n'est qu'une partie d'une installation de pont-bascule moderne. Le logiciel de gestion des ponts-bascules a transformé ce qui était autrefois un processus purement mécanique en une opération basée sur les données. Les systèmes contemporains offrent une gamme de fonctionnalités qui ajoutent une valeur opérationnelle significative au-delà du simple enregistrement d'un poids.

• Billetterie et facturation automatisées — le système génère un ticket de poids et exporte les données vers des systèmes comptables ou ERP sans saisie manuelle, réduisant ainsi les erreurs et le temps d'administration
• Intégration de la caméra ANPR — les véhicules sont identifiés automatiquement par leur plaque d'immatriculation, en consultant les dossiers des clients, les matériaux autorisés et les tares sans interaction du conducteur
• Accès à distance et reporting cloud — les responsables peuvent consulter les données de transactions en direct et les rapports historiques depuis n'importe quel appareil, ce qui est utile pour les opérations multi-sites
• Alarmes de surcharge — avertissements automatiques lorsqu'un véhicule dépasse le poids brut autorisé pour le chantier ou une catégorie de matériaux spécifique
• Intégration avec les rapports de l'Agence environnementale — dans les installations de déchets agréées, le logiciel de pont-bascule peut générer automatiquement les enregistrements de transfert de déchets requis par les régulateurs
• Contrôle des feux de circulation — des signaux automatisés guident les véhicules sur et hors de la plate-forme, empêchant l'entrée simultanée des deux extrémités

Les configurations de ponts-bascules sans personnel – où l'ensemble du processus depuis l'arrivée du véhicule jusqu'à l'impression des tickets est automatisé sans la présence d'un opérateur – sont désormais courantes dans les carrières, les centres de recyclage et les dépôts de granulats fonctionnant à des heures prolongées. Ces systèmes combinent généralement l'ANPR, les interphones, les barrières de circulation et la surveillance CCTV à distance pour permettre Opérations de pesage 24h/24 et 7j/7 sans salles de contrôle dotées de personnel permanent.

Exigences de maintenance et d'étalonnage

Un pont-bascule mal entretenu risque de perdre son étalonnage, produisant des lectures inexactes pouvant entraîner des sanctions réglementaires, des litiges commerciaux ou des pertes financières. Un entretien régulier n'est pas facultatif : il s'agit d'une nécessité pratique et, pour les instruments légaux à des fins commerciales, d'une exigence légale.

Tâches de maintenance de routine

• Inspection et nettoyage des cellules de pesée, des boîtes de jonction et des chemins de câbles : les débris et la pénétration d'eau sont les causes les plus courantes de panne électronique.
• Vérification et dégagement du drainage du pont – particulièrement critique pour les ponts-bascules à fosse où l'accumulation d'eau peut endommager les composants situés sous le pont.
• Inspection de la structure du pont pour déceler la corrosion (terrasses en acier) ou la fissuration (terrasses en béton)
• Vérification des rampes d'approche et des rails de contrôle pour l'intégrité structurelle
• Vérification du point zéro : confirmer que l'indicateur indique zéro avec la plate-forme vide ; toute dérive peut indiquer des cellules de pesée endommagées ou des débris sous le pont

Calibrage et vérification

L'étalonnage consiste à appliquer des poids de test connus sur le pont-bascule et à ajuster le système jusqu'à ce que les lectures se situent dans des tolérances acceptables. Pour un pont-bascule légal pour le commerce, ce processus est suivi d'une vérification formelle par un organisme agréé. Poids de contrôle d'au moins 50 % de la capacité maximale du pont-bascule sont nécessaires pour un contrôle d’étalonnage approfondi. La plupart des sociétés de services de ponts-bascules transportent des poids de contrôle calibrés sur des véhicules dédiés, généralement par incréments de 1 tonne ou de 5 tonnes. Les contrats de service annuels comprenant des contrôles d'étalonnage sont une pratique courante pour les ponts-bascules commerciaux.

Chaque fois qu'un pont-bascule subit une réparation, un déplacement ou une modification structurelle, il doit être recalibré et revérifié avant de revenir à une utilisation légale pour le commerce. Même des événements environnementaux importants tels qu'une collision d'un véhicule avec la rampe d'approche ou une grave inondation d'une fosse devraient déclencher une inspection et un recalibrage avant de poursuivre l'utilisation.
