Comment calibrer une balance pour camion : guide étape par étape

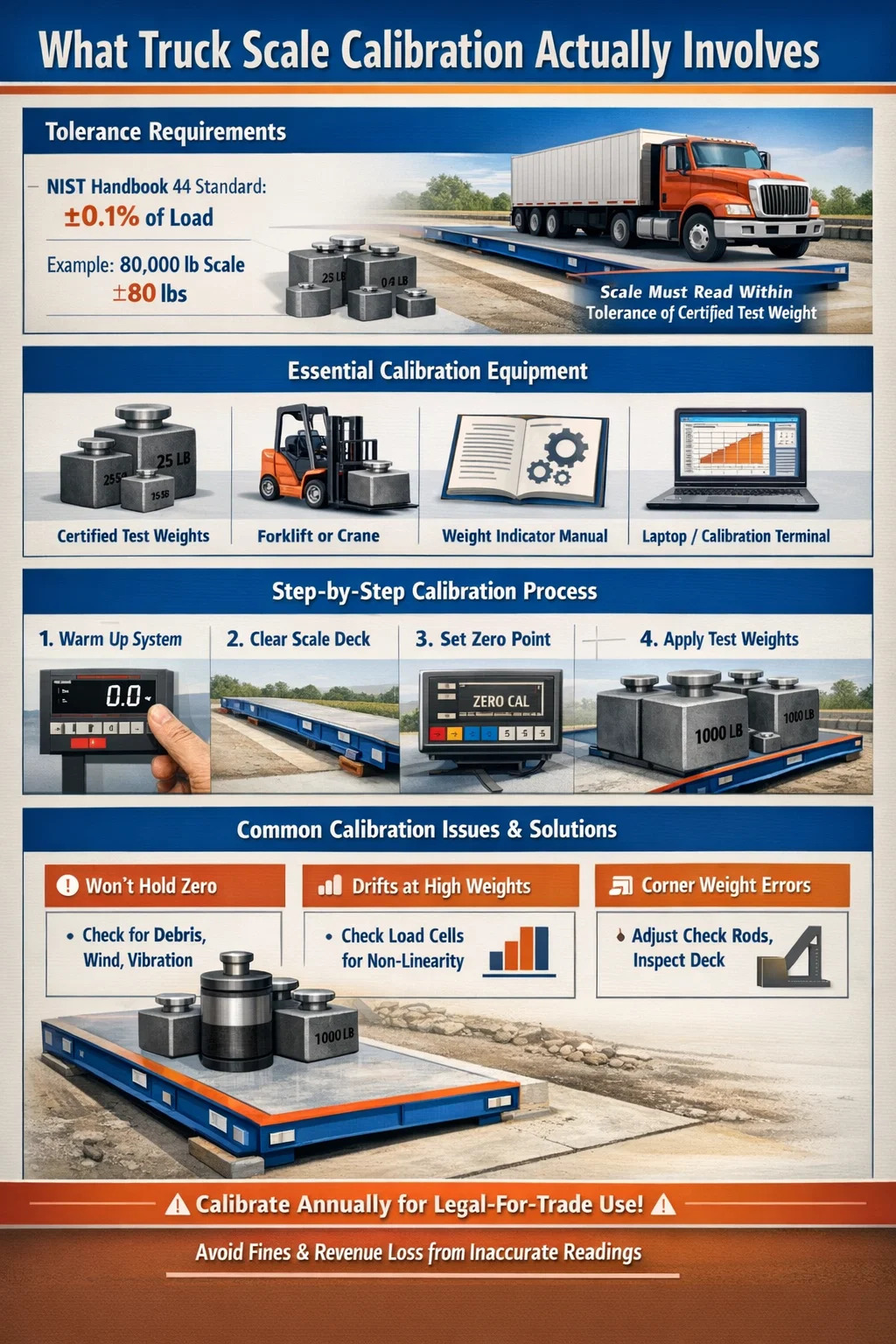

La réponse directe : ce qu'implique réellement l'étalonnage des ponts-bascules pour camions

Calibrage d'un balance à camion signifie ajuster les paramètres internes de la balance afin que les lectures de poids qu'elle produit correspondent aux poids de référence connus dans une tolérance acceptable. Pour la plupart des ponts-bascules commerciaux, cette tolérance est ±0,1 % de la charge appliquée , tel que défini par le manuel 44 du National Institute of Normes and Technology (NIST). En pratique, cela signifie qu'une balance pour camion de 80 000 lb doit lire à ± 80 lb d'un poids de test certifié à n'importe quel point de charge donné.

Le processus consiste à placer des poids de test certifiés ou un véhicule chargé d'un poids connu sur le pont de la balance, à lire la sortie de l'indicateur et à ajuster les paramètres d'étalonnage dans l'indicateur de poids ou la boîte de jonction jusqu'à ce que la lecture affichée se situe dans la tolérance. La plupart des ponts-bascules numériques modernes utilisent des réglages logiciels de portée et de zéro, tandis que les systèmes analogiques plus anciens peuvent nécessiter des changements de potentiomètre physique.

L’étalonnage n’est pas facultatif pour les applications légales pour le commerce. Si votre pont-bascule est utilisé pour des transactions commerciales (facturation au poids, conformité gouvernementale ou ventes de produits réglementés par l'USDA), il doit être calibré et certifié par un inspecteur des poids et mesures agréé à des intervalles déterminés par votre état ou juridiction, généralement tous les six à douze mois .

Équipement dont vous avez besoin avant de commencer l’étalonnage des ponts-bascules pour camions

Tenter un étalonnage sans le bon équipement produit des résultats peu fiables. Voici ce dont a besoin une configuration appropriée d’étalonnage d’un pont-bascule pour camion :

• Poids de test certifiés : Poids en fonte de classe F certifiés par une autorité nationale des poids et mesures. Pour un étalonnage de pont-bascule pour camions à pleine capacité, vous souhaitez idéalement des poids de test égaux à au moins 50 % de la capacité nominale de la balance. Une balance d'une capacité de 100 000 lb nécessite un minimum de 50 000 lb de poids de test certifiés pour un étalonnage multipoint significatif.
• Indicateur de poids ou manuel du contrôleur : Chaque modèle d'indicateur a une séquence d'entrée d'étalonnage spécifique. Les marques courantes incluent Mettler Toledo, Rice Lake, Fairbanks et Cardinal. Sans le manuel, vous ne pouvez pas accéder correctement au mode d'étalonnage.
• Chariot élévateur ou grue : Les poids de test certifiés pour une balance à camion pèsent des centaines, voire des milliers de livres chacun. Vous avez besoin d’un équipement de levage adapté à ce travail.
• Fiche d'enregistrement d'étalonnage : Documentez chaque placement de poids de test, la lecture de l'indicateur et l'ajustement effectué. Ceci est obligatoire pour la certification légale pour le commerce et utile pour diagnostiquer la dérive au fil du temps.
• Ordinateur portable ou terminal de configuration (pour systèmes numériques) : De nombreuses balances pour camions modernes se connectent via RS-232 ou USB à une interface de configuration. Des outils logiciels tels que CalFree de Mettler Toledo ou Revolution de Rice Lake rationalisent le processus.
• Jauge de niveau et de température : Le plateau de pesée doit être de niveau et la température ambiante doit être notée. Les cellules de pesée ont des plages de compensation de température nominales, généralement -10°C à 40°C . L'étalonnage en dehors de cette plage produit des résultats inexacts.

Si des poids de test certifiés ne sont pas disponibles, certaines installations utilisent une méthode de substitution avec un véhicule dont le poids est précisément connu – confirmé par une balance certifiée tierce immédiatement avant utilisation. Cette approche est acceptable pour la vérification interne mais n'est généralement pas acceptée pour la certification légale pour le commerce par les inspecteurs.

Processus étape par étape pour calibrer une balance WW ou n'importe quelle balance pour camion

La procédure suivante s'applique à la majorité des ponts-bascules numériques pour camions montés en fosse et en surface. Les étapes peuvent varier légèrement en fonction de la marque de l'indicateur et de la configuration de la cellule de pesée.

Étape 1 : réchauffer le système

Allumez l'indicateur de poids et laissez-le chauffer pendant au moins 15 à 30 minutes . Les composants électroniques de l'indicateur et des cellules de pesée nécessitent une stabilisation thermique pour produire des lectures stables. L'étalonnage d'un système froid ou récemment alimenté introduit des erreurs de dérive qui peuvent n'apparaître que lorsque l'équipement atteint la température de fonctionnement.

Étape 2 : vider complètement le jeu de balance

Retirez tous les matériaux, véhicules, débris et eau stagnante de la plate-forme de pesée. Même une petite quantité de matériau – 50 livres de gravier ou une flaque d’eau – corrompra votre référence zéro. Inspectez la fosse à tartre pour déceler toute accumulation de sédiments, en particulier dans les installations souterraines. La pression des sédiments contre la face inférieure du plateau crée une résistance mécanique qui réduit la précision sur toute la plage de pesée.

Étape 3 : Définir le point zéro

Accédez au menu d'étalonnage sur votre indicateur de poids. La séquence exacte des touches varie selon le modèle : par exemple, sur un Rice Lake 920i, vous maintenez la touche ZÉRO enfoncée pendant trois secondes en mode configuration ; sur un Mettler Toledo IND560, vous naviguez dans le menu de maintenance. Une fois en mode calibrage, appliquez le calibrage du zéro sans rien sur la balance. L'indicateur enregistre la sortie millivolt non chargée des cellules de pesée comme point de référence zéro. N'appuyez pas sur le bouton zéro depuis l'écran de fonctionnement normal. - cela n'applique qu'un décalage logiciel, pas un véritable zéro d'étalonnage.

Étape 4 : Appliquer le poids de portée

Placez vos poids de test certifiés sur le pont de la balance. Pour un étalonnage d'échelle le plus précis possible, le poids de test doit être au moins 25 % de la capacité de la balance , avec une préférence de 50 % ou plus. Répartissez les poids aussi uniformément que possible sur la surface du pont. Entrez la valeur de poids exacte connue dans le menu d'étalonnage de l'indicateur et confirmez l'étalonnage de l'échelle. L'indicateur mappe désormais la sortie en millivolts de cette charge à la valeur de poids entrée, établissant ainsi la pente d'étalonnage linéaire.

Étape 5 : Effectuer des contrôles de linéarité multipoints

Après avoir réglé le zéro et l'étendue, vérifiez la précision à plusieurs points de charge. Retirez les poids de test, confirmez que l'affichage revient à zéro, puis ajoutez des poids progressivement et enregistrez les lectures à 25 %, 50 %, 75 % et 100 % de la capacité. Chaque lecture doit respecter la tolérance NTEP ou OIML pour cette charge. Si une lecture moyenne se situe en dehors de la tolérance, les cellules de pesée peuvent avoir des problèmes de linéarité ou les potentiomètres de compensation de la boîte de jonction doivent être ajustés pour équilibrer les sorties des cellules individuelles.

Étape 6 : Effectuer des tests de chargement dans les coins

Placez un poids connu sur chaque quadrant de la balance individuellement et enregistrez la lecture de chaque position. Sur une balance pour camion correctement calibrée et équilibrée, le même poids doit être lu dans les ±0,1 % de la charge appliquée quel que soit l'endroit où il est placé sur le pont. Une variation significative d'un coin à l'autre indique un problème mécanique (un plateau plié, une cellule de pesée avec une puissance réduite ou une tige de contrôle grippée) plutôt qu'un problème d'étalonnage. Ajuster l'étalonnage pour compenser un défaut mécanique ne résoudra pas le problème sous-jacent et peut dégrader la précision à d'autres positions de charge.

Étape 7 : Documenter et verrouiller l'étalonnage

Enregistrez tous les poids de test utilisés, les positions de placement, les lectures de l'indicateur avant et après l'ajustement, la température ambiante, la date et le nom de la personne effectuant l'étalonnage. La plupart des indicateurs légaux pour le commerce sont dotés d'un sceau d'étalonnage ou d'un paramètre de sécurité qui doit être activé après l'étalonnage pour empêcher toute modification non autorisée : activez-le. Joignez le certificat d'étalonnage du fournisseur de poids de test à vos dossiers. Ces documents sont requis pour tout contrôle d'État et constituent votre documentation légale en cas de litige commercial.

Normes de tolérance que tout opérateur de pont-bascule doit connaître

Comprendre les normes de tolérance vous aide à interpréter correctement les résultats d'étalonnage et à savoir quand une balance a réellement besoin d'un ajustement par rapport à quand elle fonctionne conformément aux spécifications.

La tolérance de maintenance est le seuil auquel une balance en service doit être retirée de son utilisation légale et recalibrée. Il s'agit généralement du double de la tolérance d'acceptation. Une balance qui lit dans les limites de la tolérance de maintenance mais en dehors de la tolérance d'acceptation peut continuer à fonctionner commercialement jusqu'à sa prochaine inspection programmée, auquel cas elle doit être recalibrée pour réussir.

Problèmes d'étalonnage courants sur les ponts-bascules pour camions et comment les résoudre

La balance ne tient pas à zéro

Si l'affichage de la balance dérive de zéro après l'étalonnage (par exemple, affichant 20 lb ou -15 lb quelques minutes après le réglage de zéro sans rien sur le pont), la cause est presque toujours environnementale plutôt qu'une erreur d'étalonnage. Vérifiez la charge du vent sur le pont dans les installations extérieures exposées, les vibrations des machines à proximité, la dilatation thermique du cadre de la balance ou les débris entrant en contact avec le dessous du pont. Corrigez d’abord la condition physique, puis recalibrez.

La lecture est précise à faible poids mais dérive à poids élevé

Ce modèle – où un test de 20 000 lb se lit correctement mais un test de 60 000 lb indique une hauteur de 200 lb – indique un problème de non-linéarité. La cause la plus probable est une cellule de pesée dont les caractéristiques de courbe de sortie sont dégradées, souvent le résultat d'une surcharge ou de dommages dus à la corrosion. Un diagnostic de cellule de pesée utilisant un millivoltmètre montrera quelle cellule produit une sortie non linéaire à mesure que la charge augmente. Le remplacement de cette cellule et le recalibrage résoudront le problème. Le simple réglage de l'étalonnage de la portée ne réparera pas une cellule non linéaire : il corrigera un point de charge tout en aggravant les autres.

Écarts de poids des coins supérieurs à 0,2 %

Les variations d'un coin à l'autre au-delà de la tolérance ont presque toujours une cause mécanique. Les coupables courants incluent les tiges de contrôle (les liens de retenue horizontaux sur les ponts-bascules pour camions) qui sont trop serrées, empêchant le plateau de se déplacer librement sur les cellules de pesée. Relâchez la tension de la tige de contrôle jusqu'à ce qu'il y ait un petit jeu libre (généralement 1/16 à 1/8 pouce ) et retestez. Vérifiez également le contact du pont avec les parois de la fosse, qui agit comme un contournement mécanique autour des cellules de pesée et réduit le poids apparent des charges positionnées à proximité du point de contact.

L'indicateur affiche le code d'erreur au lieu du poids

Les codes d'erreur lors de l'étalonnage indiquent généralement que l'indicateur ne peut pas détecter un signal millivolt valide provenant des cellules de pesée. Vérifiez toutes les connexions de câbles au niveau de la boîte de jonction et de l'indicateur. Mesurez la tension d'excitation - la plupart des systèmes fonctionnent 10 V CC excitation - et confirmez qu'il correspond aux spécifications. Un câble de cellule de pesée endommagé peut passer une inspection visuelle mais avoir toujours un fil cassé à l'intérieur ; un test de continuité avec un multimètre est plus fiable qu'un contrôle visuel.

L'étalonnage réussit immédiatement mais échoue en quelques jours

Une dérive d'étalonnage rapide après une session d'étalonnage réussie suggère une pénétration d'humidité dans une cellule de pesée ou une boîte de jonction. L'eau modifie la résistance électrique des composants internes, déplaçant la sortie en millivolts sans aucun changement dans la charge physique. Inspectez tous les points d’entrée des conduits et les joints des boîtes de jonction. L'air comprimé soufflé à travers un conduit peut parfois éliminer temporairement l'humidité, mais une cellule de pesée présentant des dégâts d'eau internes devra être remplacée - son séchage ne restaure pas la précision d'origine.

À quelle fréquence une balance pour camion doit-elle être calibrée

La fréquence d'étalonnage dépend de la manière dont la balance est utilisée, de son poids et des exigences réglementaires applicables. Voici les repères pratiques :

• Utilisation commerciale légale : La plupart des États américains exigent une inspection et une recertification annuelles par un responsable agréé des poids et mesures. Certaines opérations à volume élevé dans certains États nécessitent des inspections semestrielles.
• Installations à haut débit (100 camions par jour) : Envisagez une vérification interne trimestrielle à l'aide d'un véhicule d'essai de poids connu, avec un étalonnage complet certifié chaque année ou après tout événement de maintenance important.
• Après tout événement de surcharge : Si un véhicule dépasse considérablement la capacité nominale de la balance (pour une balance de 100 000 lb, cela signifie une charge supérieure à environ 120 000 lb), la vérification de l'étalonnage est obligatoire. Les surcharges peuvent déformer de manière permanente les cellules de pesée.
• Après des réparations structurelles ou un remplacement d'indicateurs : Chaque fois qu'un composant situé directement dans le trajet du signal de pesée est modifié, un réétalonnage est nécessaire avant que la balance ne revienne en service.
• Après des événements météorologiques extrêmes : Les inondations, les températures glaciales inférieures à la plage nominale de la cellule de pesée ou les vents violents susceptibles d'avoir provoqué l'impact de débris sur le pont justifient un contrôle de vérification avant de reprendre une utilisation commerciale.

Entre les étalonnages formels, les contrôles quotidiens du zéro constituent une pratique de surveillance simple et efficace. S'il n'y a rien sur le pont, l'indicateur doit lire zéro à ±1 division d'affichage. Si le résultat est constamment en dehors de cette plage, effectuez une enquête avant le prochain étalonnage programmé plutôt que d'attendre.

Maintenance préventive qui maintient l'étalonnage des ponts-bascules pour camions stable

La précision de l'étalonnage ne concerne pas seulement l'événement d'étalonnage lui-même : elle est le résultat d'une maintenance cohérente entre les sessions d'étalonnage. Un pont-bascule bien entretenu conserve son étalonnage beaucoup plus longtemps et nécessite moins d'ajustements à chaque inspection.

Nettoyage de fosse pour les installations souterraines

La fosse à tartre doit être nettoyée au minimum deux fois par an , plus fréquemment dans des environnements contenant de la boue épaisse, de la poussière de céréales, de la poussière de charbon ou d'autres matériaux fins. Les matériaux accumulés dans la fosse créent une pression ascendante sur le pont qui gonfle artificiellement les lectures. Une balance qui affiche 200 lb de plus que le poids réel après avoir passé un hiver pluvieux est généralement un problème de fosse sale, pas un problème d'étalonnage. Le pompage de l'eau stagnante et l'élimination des sédiments rétablissent la précision sans toucher aux paramètres d'étalonnage.

Inspection des cellules de charge et des câbles

Inspectez chaque année les câbles des cellules de pesée et les conduits pour déceler les dommages causés par les rongeurs, la corrosion au niveau des connecteurs et les dommages physiques causés par les véhicules quittant la rampe d'approche pour se diriger vers le conduit. Une seule connexion de câble dégradée peut ajouter un bruit de mesure de 50 à 150 livres à toutes les lectures. Le matériel de montage de la cellule de pesée (boulons, pieds de montage et blocs pare-chocs) doit être inspecté pour déceler toute corrosion et serré selon les spécifications au cours de la même inspection.

État des rampes d'approche et de sortie

Des rampes d'approche endommagées ou inégales font que les véhicules entrent sur le pont de balance sous un angle ou avec un essieu déjà partiellement en approche. Cela peut produire des lectures incohérentes pour le même véhicule en fonction de la vitesse et de l'angle d'approche. Les rampes d'approche doivent être au niveau du pont-bascule et entretenues à intervalles réguliers. Un dénivelé de plus de 1/2 pouce entre la surface de la rampe et le pont de pesée justifie une réparation.

Contrôle de l'humidité de la boîte de jonction

De nombreux échecs d’étalonnage sont dus à l’humidité dans la boîte de jonction plutôt qu’à un véritable changement d’étalonnage. Remplacez les packs déshydratants dans la boîte de jonction chaque année. Inspectez le joint du conduit au point d'entrée de la boîte de jonction (le chemin d'entrée de l'humidité le plus courant) et refermez-le avec un composé d'étanchéité pour conduit approprié si des espaces sont visibles. Si la boîte de jonction est installée dans un endroit sujet à des eaux stagnantes ou à des inondations, envisagez de la déplacer vers une position plus élevée.

Étalonnage DIY ou embauche d'un technicien de balance certifié

Le fait de calibrer un pont-bascule en interne ou d'embaucher un technicien certifié dépend de l'application et de ce que vous essayez d'accomplir.

• Vérification interne (non légale pour le commerce) : Si vous possédez des poids de test certifiés, avez accès au manuel d'étalonnage de l'indicateur et que la balance est utilisée strictement pour le contrôle interne des processus, l'étalonnage en interne est à la fois réalisable et rentable. Un technicien de maintenance compétent peut effectuer cette opération avec une formation appropriée.
• Certification légale pour le commerce : Cela doit être effectué ou en présence d'un responsable des poids et mesures agréé par l'État. Aucun travail d'étalonnage en interne ne qualifie une balance pour un usage commercial sans ce cachet officiel. Dans la plupart des États, l'inspecteur apporte ses propres poids de test certifiés.
• Calibrage de diagnostic après un problème : Lorsque l'étalonnage échoue de manière inattendue ou que la balance présente un comportement anormal, une entreprise de service de balance certifiée dotée d'un équipement de diagnostic approprié (millivoltmètres, simulateurs de cellule de pesée et poids de test de qualité de certification) identifiera la cause profonde plus rapidement et de manière plus fiable qu'un dépannage interne.

Le coût d'un service professionnel d'étalonnage de pont-bascule pour camions varie généralement de 300$ à 800$ pour une visite standard, en fonction de l'emplacement, de la taille de la balance et du nombre de placements de poids de test requis. Pour une balance traitant chaque année des millions de dollars en transactions commerciales, cela représente un coût d’exploitation négligeable par rapport au risque financier lié à l’utilisation d’une balance inexacte.

Conséquences juridiques et financières de l'utilisation d'une balance pour camions non calibrée

Faire fonctionner un pont-bascule commercial sans certification d'étalonnage à jour n'est pas seulement un problème de conformité technique : cela entraîne des conséquences financières et juridiques directes qui varient selon les juridictions, mais qui sont toujours importantes.

• Amendes civiles : Les agences nationales des poids et mesures peuvent émettre des ordonnances d'interdiction d'utilisation et des amendes pour l'exploitation d'une balance commerciale non certifiée. Les amendes varient généralement de De 500 $ à 10 000 $ par infraction selon l'état et selon que la violation est répétée ou première fois.
• Litiges commerciaux : Si un client conteste une facture basée sur le poids et que votre balance ne dispose pas de la documentation d'étalonnage à jour, votre position juridique est extrêmement faible. Les tribunaux et les arbitres se prononcent régulièrement contre la partie qui ne peut pas produire de dossiers d'étalonnage.
• Perte de revenus due à des lectures inexactes : Une balance indiquant constamment un niveau bas de 100 lb sur une balance pour camion traitant 200 charges par jour signifie que vous distribuez environ 20 000 lb de matériaux par jour. À 50 dollars la tonne, cela représente 500 dollars par jour, soit plus de 180 000 dollars par an de revenus non récupérés.
• Audits des agences de régulation : Dans les secteurs réglementés comme le commerce des céréales, la manutention du charbon ou le recyclage de la ferraille, une balance non calibrée peut déclencher un audit complet par des agences fédérales ou étatiques, ce qui entraîne des coûts bien plus élevés en termes de temps et de pénalités potentielles que le maintien d'un calendrier d'étalonnage approprié.

L’étalonnage n’est pas une surcharge, c’est une protection. Le coût de maintenance d'un pont-bascule pour camions correctement calibré et documenté ne représente qu'une fraction du coût d'un seul litige commercial, d'une amende ou d'un événement de perte de revenus résultant d'une inexactitude de la balance.
